Beschleunigen Sie Ihre Kabel- und Kabelbaumentwicklung. E3.series bietet eine Komplettlösung für die Fahrzeugentwicklung – von Zweirädern bis hin zu Kraft- und Nutzfahrzeugen und Flugzeugen. Erstellen Sie detaillierte Fertigungsunterlagen in kürzerer Zeit mit aussagefähigen Produktionslayouts, intelligenten Tooling-Daten und einer reibungslosen Zusammenarbeit mit der Mechanikentwicklung.
Verringerung der Fehlerquote und des Zeitaufwands durch Nutzung von Verbindungsdaten von E3.series Schaltplänen
Vollständige Durchgängigkeit vom Schaltplan bis zur Fertigung
Formboard-Konstruktion mit Echtzeitaktualisierung von Schaltplänen und Kabelplänen
E3.series – Kabelbaumkonstruktion für Spezialfahrzeuge, Automobil-, Luftfahrt und Maschinenbau
E3.series rationalisiert die Kabel- und Kabelbaumentwicklung mit intelligenten Funktionen, die komplexe Aufgaben automatisieren, die Genauigkeit verbessern und Arbeitsabläufe straffen.
E3.series unterstützt die Erstellung umfassender Kabelbaumdesigns in einer kollaborativen Umgebung, die elektrische Verbindungsdaten und geometrische Parameter integriert, um den gesamten Design-to-Manufacturing-Prozess zu rationalisieren.
Die wichtigsten Vorteile von E3.series für die Kabelbaumentwicklung
Konsistenz aller Entwicklungsschritte
Erstellung von Kabelbaum-Layouts direkt aus E3.series-Verbindungsdaten ohne manuelle Übertragung.
Automatisierte Abläufe
Automatische Berechnung von Kabellängen, Kabelbündeldurchmessern und Stücklistenerstellung.
Informations-austausch mit MCAD-Systemen
Effizienter Informationsaustausch mit der Mechanikkonstruktion für die Berücksichtigung der Kabelführung im mechanischen Bauraum.
Rationelle Fertigungs-dokumentation
Erzeugung von vollständigen Auswertungen, Stücklisten und Montage- und Inbetriebnahmeanweisungen.
E3.series: Professionelle Lösungen für die Kabelbaumentwicklung
E3.series optimiert jede Phase des Kabelbaumdesigns – vom Konzept bis zur Erstellung der Fertigungsunterlagen. Mit Topologieansichten und automatisierten Routinen rationalisieren Sie Arbeitsabläufe, vermeiden Fehler und stellen die geforderte Detailgenauigkeit sicher.
Die Möglichkeit des reibungslosen Datenaustauschs mit MCAD- und externen Datensystemen ermöglicht Echtzeit-Updates in Schaltplan- und Formboard-Ansichten, die ohne zusätzliche Nacharbeit in Produktion gehen können.
Einige Beispiele für erfolgreiche Anwendungen
Mecalac
Verkürzte Entwicklungszeit bei der Entwicklung von Kabelbäumen für mobile Baumaschinen
Stone Aerospace
Einsparung von 12 Wochen bei der Planung der Verkabelung durch Verwendung von E3.series
Emergency One
Verkürzte Lieferfristen durch Digitalisierung der Kabelbaumkonstruktion
Kässbohrer
60-90 % kürzere Bearbeitungszeit der Elektrodokumentation für kundenspezifische Fahrzeugkonfigurationen.
Fehler vermeiden durch lückenlose Datenkonsistenz
E3.series verbessert die Qualität durch die Zusammenführung von Verbindungsdesign und physischem Layout in einer einheitlichen Umgebung. Dies vermeidet Fehler durch manuelle Datenübertragung und erhöht die Effizienz des Entwicklungsablaufs.

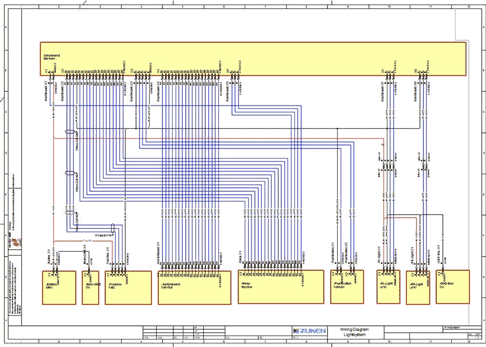

Dank der Echtzeit-Synchronisation zwischen Schaltplan-, Kabelplan- und physischen Layout-Ansichten bleiben Ihre Entwürfe während des gesamten Entwicklungszyklus konsistent. Dies ermöglicht schnellere Detailänderungen und fehlerlose Fertigungsergebnisse.
MCAD-Integration für reibungsloses Teamwork
Nutzen Sie die nahtlose MCAD-Integration von E3.series: Geometriedaten können direkt aus Ihren MCAD-Tools importiert werden und für die Erstellung Formboard-Zeichnungen genutzt werden.
Die Integration sorgt dafür, dass die Parameter der mechanischen Konstruktion bei der Dimensionierung der Kabelsätze berücksichtigt werden können. Dies stellt eine optimale Passform der gefertigtten Kabelsätze sicher.
Detaillierte Formboard-Designs für eine rationelle Fertigung
E3.series beschleunigt die Produktion mit aussagefähigen Formboard-Designs und Fertigungsunterlagen. Die intelligenten Design-Tools berücksichtigen exakte Kabellängen und Bündeldurchmesser und efügen alle erforderlichen Zusatzbauteile wie Kabelbinder und Beandierungen hinzu, um fertigungsfertige Kabelbäume direkt aus dem digitalen Modell zu erzeugen.
Diese Form der Automatisierung verkürzt Fertigungs-Vorlaufzeiten und gewährleistet die Genauigkeit aller Fertigungsunterlagen. Dies spart sowohl Zeit als auch Kosten im Produktionsprozess.
